网络视频数字解码矩阵；数字矩阵；NVD6100-MH

H.265数字矩阵  产品型号 NVD6100-MH ；NVD6100-MH version 1.4；NVD6100-MH version 1.3 ；NVD6100-MH version 1.1

1. 产品概述

采用最新的安防专用编解码芯片，专为H.265标准及4K超高清编解码而设计，产品采用嵌入式LINUX架构，保障系统的稳定运行，采用模块化设计，可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能，为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案；设备采用全铝标准机箱，结构上大气美观可靠，散热性结构化好。

2. 产品功能特点

设备结构：

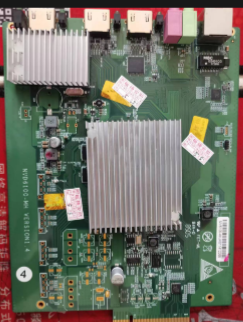

1、 设备采取模块化结构设计，一台机可根据需求由多模块装配而成；

2、 单模块：带2路HDMI2.0输入、1路HDMI输入、1路音频输入、1路音频输出；

3、 设备结构：采用多模块设计，1U标准机箱可装配2个模块，2U机箱最多6个模块，4U机箱最多13个模块，8U可实现27模块，在有需求时，可定制12U、16U等更大机型，多机可级联。在模块拔插接入的同时，设备另配USB、RS485等标准接口。

单模块功能：

1、 解码

支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解码

支持4路4K/16路1080P/32路32路720P/64路D1视频解码；

支持4K、500W、300W、200W、130W等标准视频解码；

支持PAL/NTSL等标准格式；

支持标准ONVIF接入；

支持RTSP直接视频取流；

支持视频文件播放；

2、 编码

支持HDMI信号接入；

支持输入信号H.264 Baseline/Main/High Profile Level5.1标准编码；

支持MJPEG/JPEG Baseline编码；

支持编码4K、1080P、720P等分辩率；

支持编码时分辨率可调、帧率可调；

支持编码后视频流加密；

3、 输出

支持2个HDMI2.0接口输出；向下兼容HDMI1.3等版本；

支持1个HDMI2.0输出3840×2160@60fps，1个HDMI2.0输出1080P@60fps;

单屏支持最大64屏分割 ；

4、 音频

带1路音频输入及1路1音频输出；

支持16bit语音输入输出；

5、 网络

带2个10/100/1000Mbps自适应网口，其中一个网口连接网络实现信号输入，一个网口实现模块间数据通讯；

设备功能

设备在装配多模块后，具备多个模块的全部功能迭加后，另外还增加以下几个功能：

输出：

拼接：实现多模块输出口的拼接，1U机型最大4屏拼接，2U机型最大12屏拼接，4U机型最大26屏拼接，8U机箱最大54屏拼接、12U最大82屏拼接、16U机箱最大110屏拼接。可多机级联，由多台机实现更多大型、超大型拼接；

可实现屏形非标准长宽比随意拼接，操作界面虚拟现场摆放；

分割：单屏可实现最大64屏分割，可自定义非标准长宽比异形分割；

画中画漫游：可实现单机多口、多机多口间随意开窗实现画中画、漫游功能，开窗口尺寸随意设置；

操作控制：

系统自带UI，实现鼠标接入后HDMI1口直接在视频上叠加操作界面，直观简便操作设备；

支持网络键盘直接操作控制全部功能；

支持模拟键盘切换控制；

支持跨平台图形化界面浏览器（支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器）控制；

支持客户端控制、支持我公司平台软件控制；

提供SDK，支持第三方软件接入控制。

接口：

除模块所带接口外，设备另带以下接口：

2个USB2.0接口；

1个RS485接口；

报警

支持RS485扩展接入报警设备，支持单机8092路报警输入输出管理；

支持报警联动；

支持平台联动；

5、特色功能：

支持模式设置、模式自动或手动切换调用;

支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡；

6、运维：

支持远程/本地配置文件导入导出；

支持远程/本地升级；

支持远程控制。

3. 产品参数

设备名称		数字视频综合平台
解码标准		H.265、H.264、MPEG4/2、MJPEG等
模块	视频输出	2口HDMI2.0输出(支持4K/1080/720等,帧率可调）
	解码能力	4/8/16/32路4K/1080P/720P/D1
	网口	1口10/100/1000Mbps自适应接入，RJ45母头
	USB口	2口USB2.0
	音频接口	1路输入、1路输出，莲花头
	视频输入	1路HDMI2.0输入，支持4K超清H2.64编码
设备	串口	RS485,GND:接地,+：data+,-:data-
	扩展口	Rj45接口母接口，用于多设备级联扩展
	报警接口	RS485扩展，单机可接入8092路输入输出；
	标准机箱	输出4口:1U、6-12口:2U、16-26口:4U、>26口:8U
湿度		储存、使用湿度:10% ~ 90%
功率		每模块30W
温度		储存、使用温度: -20° ~ +70°C
机箱及模块数		1U：2模块，实现4个输出、2个输入； 2U：6模块，实现12个输出、6个输入； 4U：13模块，实现26个输出、13个输入； 8U：27模块，实现54个输出、27个输入； 12U：41模块，实现82个输出、41个输入。
