解码器及数字矩阵
网络解码器系列是专为高清监控系统的部署与管理而设计的网络解码器，基于Linux 操作系统, 采用不占用CPU的硬解码方式，运行稳定可靠。可支持24个HDMI全高清数字信号输出, 每个液晶屏输出1/4//9/16画面自由组合, 单屏显示输出分辨率为1920×1080，充分发挥液晶屏高分辨率的优势，单机16画面也能充分展现D1(704×576)、720P（1280×720）、1080P（1920×1080）高清编码的优势；输入路数可以根据项目特别定制，为中小型电视墙解码服务提供强有力的支持，满足新的“全面覆盖，重点监控”，1:1显示输出的行业主流需求，项目工程首选.
MX6616-24 后面数字是代表路数；系列产品是基于嵌入式硬件平台开发的一款解码设备。支持全高清HDMI输出口解码输出，同时支持HDMI转接dvi；vga，bnc解码输出；支持H.265、H.264、MPEG4、MJPEG、SmartH264、SmartH265等多种编码码流解码，解码性能强劲，最高支持1200W及以下分辨率的H.265/H.264码流解码，支持4K超高清输出，是我司为高清IP监控推出的新一代解码器。
功能特性
◆ 强大的解码显示能力
◆ 支持HDMI（可以转DVI-D、BNC）输出接口；
◆ HDMI输出分辨率最高支持4K（3840*2160@30HZ）；
◆ 支持H.265、H.264、MPEG4、MJPEG、SmartH264、SmartH265等主流的编码格式；
◆ 支持PS、RTP、TS、ES等主流的封装格式；
◆ 支持H.265、H.264的Baseline、Main、High-profile编码级别；
◆ 支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音频格式的解码；
多元化的解码控制模式
◆支持主动解码和被动解码两种解码模式；
◆支持开窗、画面分割功能；
◆最大支持16块屏幕任意拼接；
◆支持远程录像文件的解码输出；
◆支持直连前端设备解码上墙和通过流媒体转发的方式解码上墙；
◆支持使用RTSP URL方式从编码设备取流解码；
◆支持多屏互动功能；
◆支持OSD叠加
◆支持平台以SDK方式集成设备；
◆整机只需一根千兆网线，视频流畅绝不卡顿
◆可同时接入不同网段的IP段网络摄像机进行解码，解决任意形式的组网环境
◆支持VLAN划分，配合严谨的网络环境使用
◆支持一键复位功能，复位后无需绑定解码卡主从机关系
◆自带拼接功能，普通电视机都可做多屏拼接显示
◆支持在屏幕上显示滚动字幕（如欢迎词等），字体大小、颜色可自定义(控标点)
◆采用Linux操作系统，运行稳定可靠，插卡式结构，方便扩充与维护
◆内嵌平台软件功能，可用鼠标任意拖拽摄像机IP地址到屏幕中的任意一个窗口解码显示
◆设备使用可完全脱离电脑使用，同模拟矩阵一样，操作简单、快捷、方便
◆支持不同品牌不同分辨率的网络摄像机同时混合解码
◆本机支持1200万及以内像素的H.264、H.265网络摄像机解码， 100%还原的摄像机原清晰度，图像无衰减
◆支持主流厂家的视频服务器、DVR、NVR、CVI录像机、TVI录像机、AHD录像机等实时双码流预览
◆带海康大华宇视天地伟业协议直接对NVR进行录像回放，可以快进快退、可拖动时间轴选择回放节点，支持录像文件下载到电脑
◆可选装HDMI信号输入卡，实现电脑桌面信号、机顶盒输出信号投屏显示
◆可手动添加和自动搜索网络摄像机的IP地址、支持手动录入RTSP视频流地址、接受第三方平台软件直推的RTSP视频流
◆兼容具备ONVIF网络协议的海康、大华、华为、宇视、天地伟业等99%市场主流的网络摄像机
◆兼容具备ONVIF网络协议的其他厂商摄像机及球机、视频服务器、各种主流录像机（nvr、dvr、xvr、ahd、cvi、tvi）
◆支持USB鼠标、 PC平台软件、网络控制键盘三种独立控制方式
◆支持平板、手机APP控制（选配）
◆自动绑定键盘切换用的摄像机ID编号，可根据需要更改对应IP的键盘切换ID
◆字符叠加功能，可对网络摄像机编辑相应的地域信息或名称
◆可以分组切换画面，多屏自动轮巡、单屏自动轮巡
◆支持来电后开机自动拼接图像，拼接模式可自定义
◆支持保存和调用N组拼接预案，支持任意通道双击拼接
◆支持32组场景记忆功能，可以多个场景自动轮巡复显(控标点)
◆支持64组群组轮循，每组可绑定64个视频通道，可任意编辑组对应关系，轮循间隔最低可设20秒(控标点)
◆支持多场景电子地图功能，鼠标悬停在标注就能显示该区域图像
◆可选配网络报警主机实现音视频联动切换
◆支持远程获取和配置参数，支持远程导出和导入参数；
◆支持远程获取系统运行状态、系统日志；
◆支持远程重启、恢复默认配置、升级等日常维护。
产品系列
型号规格
MX6616-24
视频输出
HDMI输出
24
500路海康监控摄像机
显示屏输出分辨率
3840*2160@30HZ，1920*1080@60HZ/50HZ，1280*1024@60HZ，1366*768@60HZ
解码参数
接入网络摄像机数量
1024 台800W像素及以下的网络摄像机
解码能力(单路)
1画面时 = 1200W及以下像素
4画面时 = 400W及以下像素
9画面时 = 130W及以下像素
16画面时 = D1及以下像素
外部接口
网络接口
1个RJ45 100M/1000Mbps自适应以太网口
USB接口
1个
其他
在线升级
通过管理平台软件或升级工具进行网络在线升级
显示响应速度
从A摄像机切换到B摄像机显示速度小于1秒
控球响应速度
小于1秒
电源
220V
功耗
≤160W
机箱体积
600*415*280mm
包装毛重
8.5KG

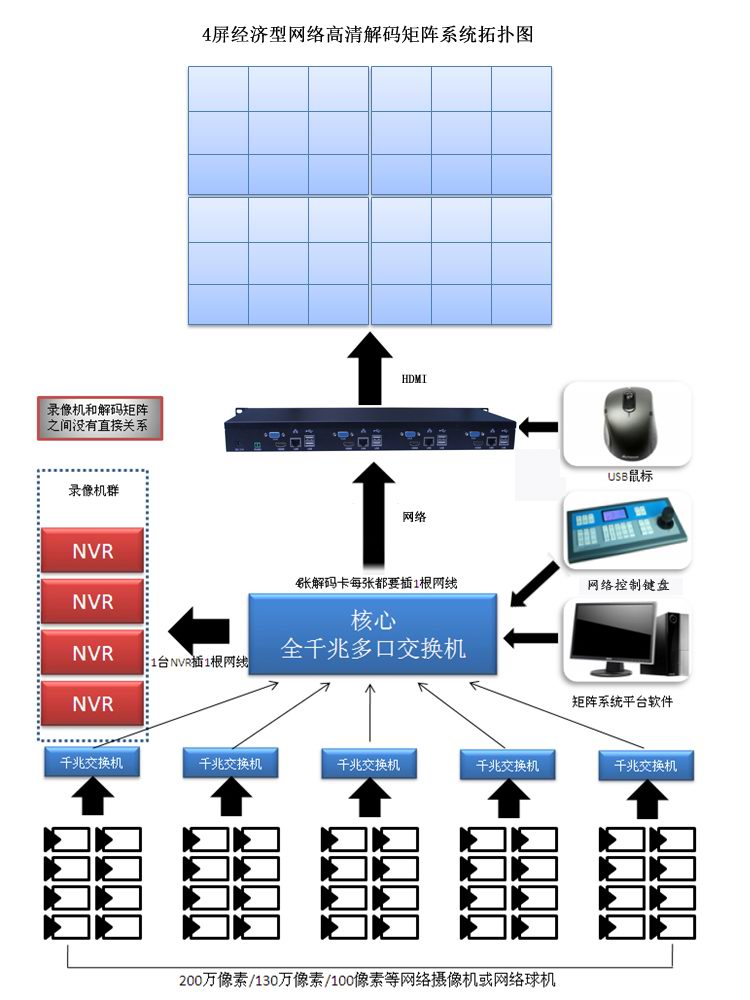

产品连接示意图
