可视化云拼接解码处理器：可视化交换处理系统

敏捷系列云解码；可视化云处理系统；可视化交换系统，可视化视频融合系统

1： 视频综合平台管理系统 系统运行为Linux系统，分布式构架，处理器支持信号的高清HDMI信号的输入输出至监控电视上，支持监视器、OLED、LCD、LED、DLP、广告机、会议平板等屏幕实现图像拼接、自定义分辨率识别，可对视频窗口的内容进行漫游叠加处理、字符叠加、网络摄像机解码，窗口分割，信号预监回显，应用于物联网、中控、会议应用，智慧园区应用，实现分布式音视频控制数据的上传以及下发等应用领域的显示控制进行统一调度管控。

2： 中控交互模块 可视化云平台整合中控系统、中控模块、智慧模块，结合物联控制模块，可对周边设备进行统一管理控制，如实现灯光、电源、窗帘、屏幕、空调等一切支持的协议对接设备进行控制，能实现分组控制，如一键关闭或一键开启所有接入的设备，同时亦支持单个设备整体分组控制，能利用预约的场景模式定时打开相关的场景模式，如打开相应的灯光或音响或屏幕预案模式等等。

3：控制模块 设备支持接入互联网网关功能，支持云平台方式部署，可以私有云、公有云方式，Linux环境部署，支持物联协议，可将前端网络摄像机数据、高清音视频控制数据，实现分点互联互通，可通过ADSL网络前端采集不需固定IP的前提下将音视频控制数据通过可视化实现预监系统进行实时控制管理。

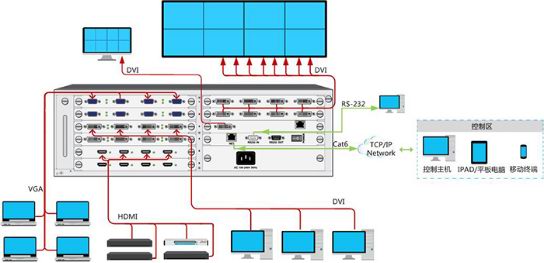

4：网络云分布式处理器平台模块 每张板卡都可以独立的通电，独立工作，无须借助其他的背板、主控卡、底板等，单卡通电即工作，可以任意分开独立运行，分布式架构。也能实现分布式的控制，节点与节点之间通过网络交换机能实现无缝拼接，图像解码、拼接、漫游叠加、可将前端HDMI等信号通过IP方式传输至输出节点进行任意显示。

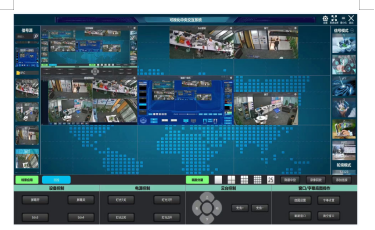

5：可视化中央交互系统控制平台模块 控制软件支持运行系统为windows/Android/Linux/鸿蒙等终端等应用系统，可在任何等行等列的屏幕上进行任意：分割、拼接、开窗、叠加、漫游、开字幕、字幕支持底图叠加，可选多种颜色选择，单屏开窗数量最多可达25个窗口；支持快速在全屏范围内实现任意跨屏、漫游、叠加覆盖、无极缩放显示；可在显示设备上任意开窗显示、自由跨屏移动、改变缩放显示窗口大小；支持对任意信号源窗口模式组合的定义和编辑，能够按照显示模式保存配置信息，可以实现不同显示模式的快速切换。

6：可视化云预监模块 支持NVR或网络摄像机信号接入管理实现图像预览，能实现画面分割，状态显示，画面窗口放大，目录分组等应用功能。

7：可视化云音频处理模块 支持音频AUX输入、HDMI音频输入、HDMI复合音视频输入、AUX音频输出，主控软件可任意切换某路音频信号实现音视频同。

8：高清点对点处理模块 支持显卡输入点对点的显示，根据显卡输出到处理器输入，单口最大支持4K分辨率，显卡多口拼接可实现超高分辨率的点对点显示11520*7680，可应用于横屏、竖屏等应用拼接。

9：数字解码模块 单屏最大支持25路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩；支持数字、模拟视频信号接入；支持局域、广域网的不同网络信号的接入；支持RTSP、ONVIF等多种传输协议；支持H.264、H.265混合解码；支持用户端本地回显、信号状态监测在线离线颜色信号源区分、能获取NVR通道信息状态，信号源列表回显预览画面。

10：可视化视频窗口处理模块 支持视频信号窗口叠加，单输出最大实现25层窗口叠加显示，窗口可任意移动位置、窗口缩放，最小可缩放64*64分辨率，支持一键全屏放大，一键返回原位，一键清屏、一键移除，支持信号开窗、漫游，支持手动拖动单个窗口至显示终端的任意位置，支持跨屏显示。

11：混合拼接矩阵模块 内置音视频矩阵功能，支持单个信号源开多个窗口同时显示也可以多个信号源合并到一个窗口自定义或等分宫格显示，单屏最大支持32画面组合显示，支持音视频同步、异步切换，通过可视化软件点击对应的漫游窗口播放对应的音视频内容，可通过可视化对相应的信号源进行音量调节开启静音或关闭静音，能实现接入音频处理器进行调音，支持音频处理器接入，能实现多台叠加控制，通过可视化软件能对前端接入音频进行音量控制应用。

12：可视化高清信号处理模块 远程信号网络采集输入，远程信号通过网络进行采集信号上墙，支持HDMI多源信号采集；采集信号处理无拖影失真、拖影现象、信号延时不能超过0.2秒，每个屏幕显示墙应能共享、选择、显示任意输入信号，多个设备通过网络无缝堆叠，所有的输出板卡、输入板卡、业务模块都可以通过网络进行堆叠使用，不受机箱大小容量限制。

13：网络可视化协作模块 多终端协作，支持触摸屏可视化操作、支持多点触控、触摸手势；可将受控设备状态实时读取和保存，并同步展示在多个终端，多个终端之间操作状态可同步共享实时状态与控制协作，支持对大屏显示视频在客户端同步实时回显，支持信号预览、状态监测、信号回显、场景预案、信号轮训等功能。

14：可视化云推送发布模块 云推送平台可以通过网络推送文档、PPT、网页、视频、图片、软件界面推送到大屏的任意位置。

15：可视化云视频播控模块 视频可通过播控系统存储的视频进行网络调用播放显示，可实现多台堆叠切换播放，图像切换控制无缝切换无黑屏现象，可对视频进行控制播放暂停、音量调节、节目切换、图片切换自动轮播等应用。

16：可视化云字幕管控模块 支持字符叠加应用，可实现屏幕顶部、底部坐标位置进行滚动显示，显示的字体可实现颜色、透明度、字体大小、字号等选择，静止，开启关闭功能。

17： 可视化云底图管控模块 支持底图显示，多机级联统一同步发布更换显示底图分布拼接功能；可实现单屏显示或全墙显示。

18： 可视化预案管理模块 支持一键场景保存，保存的场景以文字图片图像的模式显示，可将窗口内容实现快照方式展示存储，场景之间能实现循环自动切换，分组切换，一键调用停止或运行，运行过程中可手动切换模式后循环停止，通过联动触发方式可实现场景快速调用展示或单个图像弹屏显示，支持场景预案轮巡，信号通道轮巡。

19：系统维护模块 支持远程获取和配置参数，支持远程、手动、定时重启、一键输出映射、一键修改IP、升级等日常维护。

20：可视化多场景控制模块 通过可视化平台可总控制场景支持添加多个子控制场景，通过可视化平台实现对各个分布显示终端的无缝切换控制，网络内分布不同区域或垮网的设备通过一个或多个终端在系统上实现同步统一管理控制，所有输入信号源实现视频源资源共享，实现多个控制终端的全局统一联调。

21：可视化录像回放模块 支持NVR录像机的接入回放录像，能实现录像视频检索按时间播放显示、快进、快退、一键推送信号上墙显示。

22： 可视化高速底板交换处理模块 内置千兆交换模块集群网关进行数据交换，通过一台机箱可实现全部板卡的千兆数据交换，单机一条网线实现全输入输出控制，全热插拔结构模式，可用于级联或链接其他控制或交换机设备。

23：可视化回显控制模块 支持IPC摄像机进行预监回显，能实时监测摄像机的预览信号，可在可视化软件进行解码显示，单回显卡可实现64路图像进行回显，可实现多块回显卡进行堆叠显示，大屏上展示的画面可以在所有的客户端控制同步实时显示，如A控制端控制后B控制端同时收到反馈的控制数据实现显示同步，包括网络摄像机信号、高清信号、网络流信号，显示分辨率可调，最大支持1080P@30h畅显，画面无卡顿，回显输入视频源的内容可通过RTSP流方式推送发布，实现推送录播系统或其他解码终端实现视频共享。

24：可同时接入多个异构平台，支持同时实现对接上级平台和接入下级平台的能力，监控点管理能力不低于 5 万路。

25：可提供1000M 媒体流并发推送能力。

26：支持垮网段或视频安全接入平台，实现在内网接入外网资源。

27：系统采用中间件技术，模块化组件设计，具有高度的灵活性。

28：符合国际SIP标准和国家GB/T28181标准设计。

29：支持H.264/H.265视频编码算法。

30：流媒体内置多个视频编码控制器，至少支持8种可自定义任意码流输出。

31：支持视频会议会商和信息发布，自适应网络带宽。

32：实现将私有标准的视频管理系统统一规范为满足GB/T28181标准的视频管理系统。

33：管理功能：实现对系统内设备管理、输入管理、输出管理；中控管理；报警管理、监控权限管理、数据库管理、网络管理、运维管理等的管理。

34：应用功能：可以搭配直接对接实现电子地图服务器展示、视频联动、图像抓怕、云台控制、设备控制、视音频浏览、电视墙解码等常规应用操作功能。

35： 报警接入和联动功能：支持大品牌报警设备（如：报警主机模拟\开关量等）的接入和管理，当报警系统接收到报警信号，将根据设置实现相关联动，如：搭配电子地图服务器显示、监控中心声音报警、联动关联的视频图像显示、联动关联的视频进行抓拍图片、联动其他设备进行工作（如：声光报警器、开/关门、电子阀门、I/O控制等）和报警预案管理。

36：系统级联功能：综合管控平台支持分布式部署、实现多级联网管理模型，组合成大型管控系统，支持设备冗余，增加设备和减少设备时不影响设备的正常运行，管控平台可作为上级平台、下级平台，可实现平台间的联网管理。

37：报警推送：报警推送由下级平台配置是否向上级推送、上级平台选择是否接受下级平台推送的报警信息，一级一级实现报警推送功能。本级平台实现报警事件的记录和事件本级联动功能选配增加报警主机。

38：敏捷安防采用了可以搭配监控数据服务器在地图上显示：在电子地图中显示传感器设备安装的位置、以及传感器设备的类型（图标）、传感器设备实时数据。

39： 数据统计和分析：传感器数据支持数据报表形式导出、一个时间段的数据统计和分析，波浪线展示数据的走向增加数据分析服务器。

40：可以直接对接交通事件分析服务器对交通事件管理（增加交通服务器）：支持交通事件的管理、显示处理的事件和未处理的事件，同时显示事件的图片、显示事件发生的点位地图信息，支持回放事件相关的录像，交通事件语音播报，事件计数等，支持事件备份和导出。

41： 交通流量统计:支持车流量统计、支持大车、中车、小车分类进行流量统计、支持历史流量初学、支持自定义流量统计点位信息编辑。

42：可以直接对接视频分析服务器对监控事件管理：支持视频分析事件的管理、显示处理的事件和未处理的事件，同时显示事件的图片、显示事件发生的点位地图信息，支持回放事件相关的录像，交通事件语音播报，事件计数等，支持事件备份和导出。



43：电源电压 在AC220V ±5%范围内变化，样机应能正常工作

44：高温试验 温度50℃2℃、持续时间2h，样机处于工作状态。试验后应能正常工作。

45：低温试验 温度-30℃2℃、持续时间2h，样机处于工作状态。试验后应能正常工作。

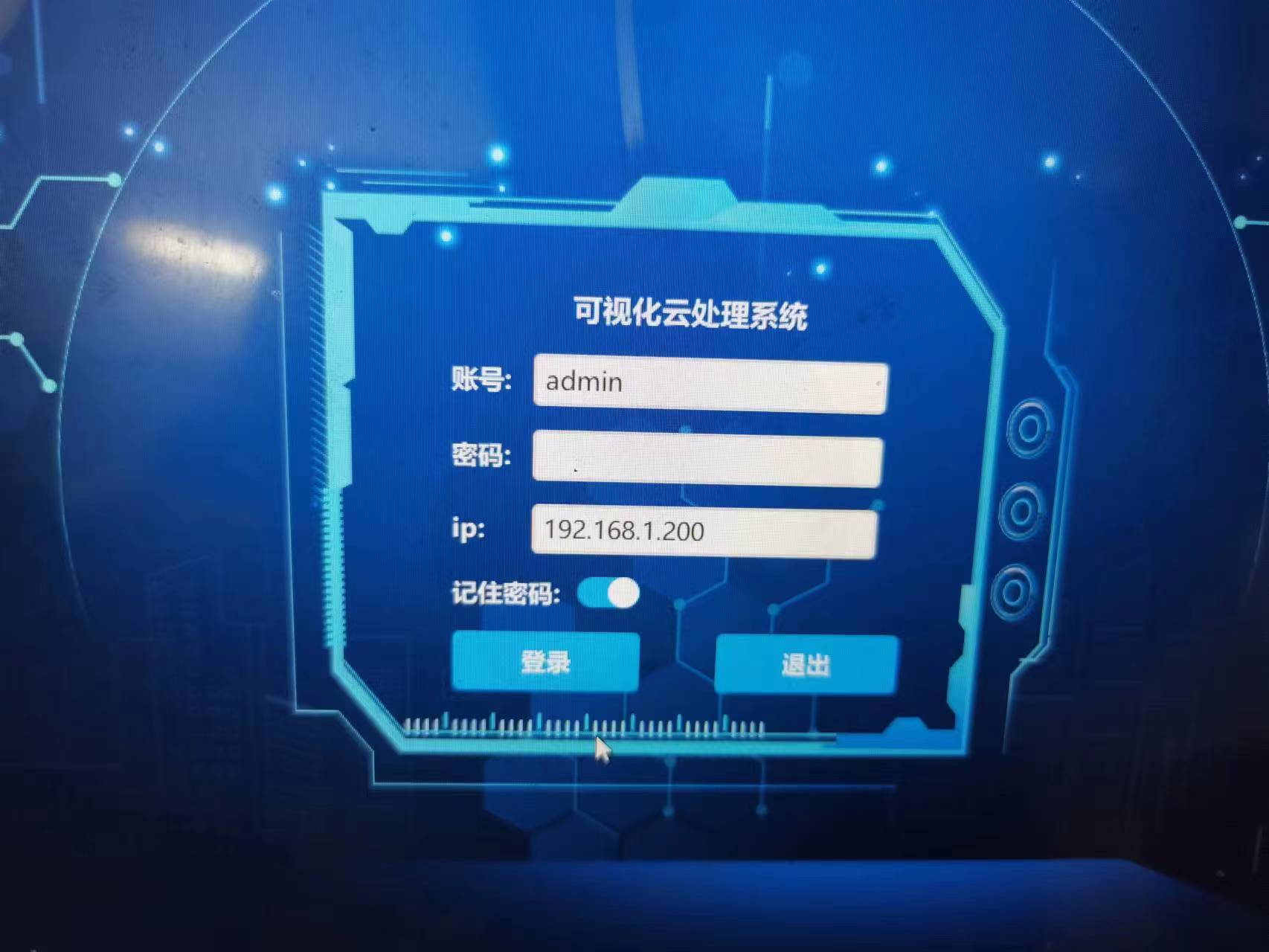

46：管理平台客户端软件

采用成熟的互联网技术，不用专业工程布线和网络维护，采用网络全分布式接入模块，实现跨路由、跨网段控制，支持BGP网络环境连接应用，同时打开或关闭系统，可以配套音视频处理设备简单、便捷的实现：解码、编码、拼接、分割、画中画、开窗、叠加、漫游、高清回显、抓屏及回显、字幕、高清底图置换；支持鸿蒙/安卓/Windows 手机、平板、PC等可视化控制。编辑、控制，用户操作简单、直观，云控制逻辑自动生成相应的控制语言代码，并完成任何复杂控制系统控制流程的编程要求，中英文自动识别，接入模块采用全嵌入式，支持若干云端中控设备堆叠级联，支持多控制设备的状态同步。

47：提供3A企业等级证书；跟软件著作权加盖公章
