MJ-M2011R系列图像拼接处理器是针对液晶拼接显示领域而开发的一款专业的多功能图像拼接产品，采用大规模ARM+FPGA 阵列式和DSP高速信号处理组合构架，同时结合拥有自主知识产权的视频处理算法，全硬件设计、一体化结构，使其内部无任何软件及操作系统，安全稳定。能够满足大量的图片和视频处理的需求，视频切换无缝链接，控制简单，支持多种平台。
系统采用纯硬件的总线交换技术，设备在视频切换的时候，能够实现图片或者视频的无缝切换，结合视频显示的多样性，给视觉带来前所未有的冲击，有如身临其境的感觉。

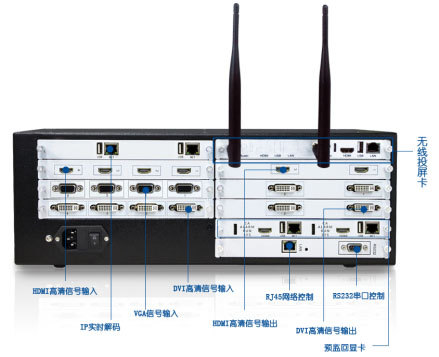

MJ-M2011R具有多种板卡模块类型，可支持任意插拔及扩展模式，支持多信号接入，包括：VGA、DVI、HDMI、Ypbpr（转接）、CVBS（转接）、SDI、BNC等，产品集成了4K超高分采集、单屏36画面分割(控标点)、无线分布式投屏（控标点）、多种图像显示处理、多用户管理、预监可视化管理等多种功能于一身，具有强大的功能，满足多种行业应用需求。
MJ-M2011R支持多种控制方式、RS232串口、网络等；支持第三方中控控制等，满足用户的多种控制需求。

二：技术特点

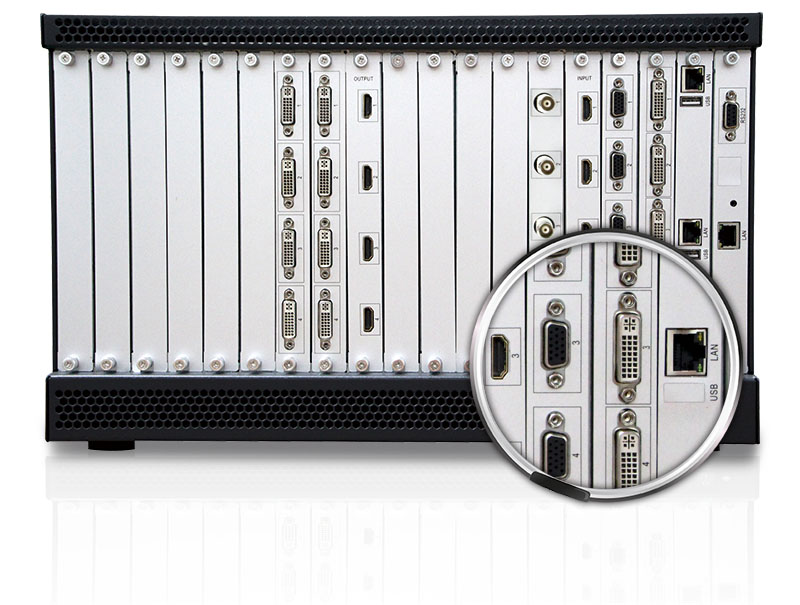

Ø 控制系统主机，采用可采用3U,6U,12U,24U主机箱体，最大支持144进114出，采用插卡式设计，便于系统的安全扩展升级结构。
Ø 采用纯硬件FPGA阵列和DSP高速信号处理底板运算交换技术，FPGA图像高保真插点算法，不需要任何操作系统支持，智能缩放技术，图像缩放采用智能多相位滤波算法，根据图像特点自动选择最优的滤波系数，图像接近失量级；无极缩放效果，保证更多细节，边缘无锯齿以及很好的锐度。
Ø 上电即可工作，启动速度快、稳定性高，不会出现死机、黑屏现象，启动时间＜5S。
Ø 采用模块化结构，系统的输入模块、输出模块、控制模块均支持热插拔。
Ø 单个信号可以在任意 M×N(>0) 个显示单元上拼接显示。
Ø 支持输入信号任意拼接、开窗、画中画、叠加、漫游、缩放、跨屏等，支持2个图层。
Ø 支持VGA、DVI、HDMI、SDI、BNC、IPC、Ypbpr（转接）、DP（转接）、miniDP（转接）、CVBS（转接）等接口输入。
Ø 支持DVI、HDMI、VGA（转接），BNC(转接)，DP（转接），预监输出。
Ø 支持网络摄像头接入功能，设备可接入IP解码卡，支持4K，500W,300W，1080P、720P，D1像素的网络摄像机解码，支持海康、大华，宇视，雄迈，天地伟业，中维世纪，汉邦高科，科达，华为等主流品牌标准onvif协议的网络摄像头实时解码，信号窗口可任意拉伸、压缩、拼接、画中画、叠加、漫游等功能（控标点）。
Ø 单张IP卡自带两个输入节点，最大支持36分割，及支持不等分的1/4/6/8/9/10/16/25/36分屏，单卡支持解码72轮图像，单张IP卡，直接解码2路4K，8路500W\400W\300W,18路1080P，32路720P，72路D1(控标点)，并且支持onvif协议及GB28181协议的IPC和NVR接入解码。
Ø IP解码卡可多张接入系统扩容多路IPC解码，实现大规模视频解码，并且支持本司米灵云跨区域，广域网网络摄像机上墙解码（控标点）。
Ø IPC解码业务卡支持解码主流品牌海康，大华，雄迈，宇视等NVR,DVR实时视频解码及录像回放（控标点）。

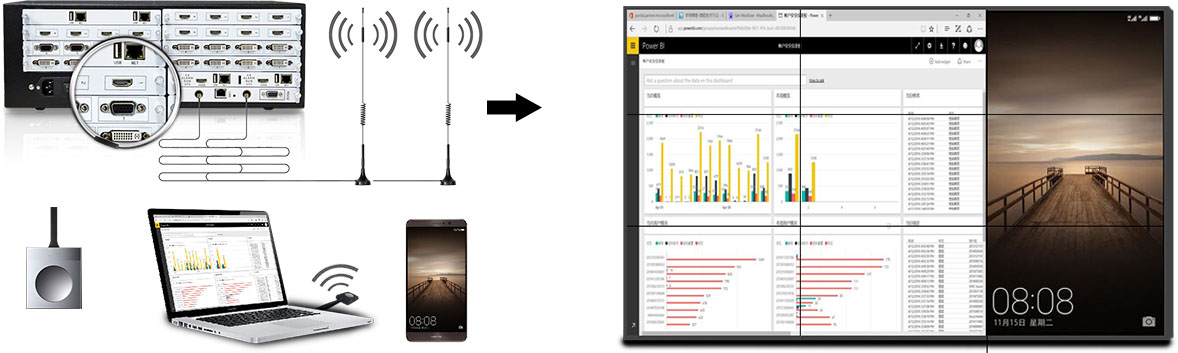

Ø 支持无线投屏业务卡内置功能，可是换一键电脑无线投屏，手机（andriod\ios系统）和平板混投等功能，同时支持电脑和手机（Andriod/ios）2分屏混投（控标点）。
Ø 输入输出图像支持无缝切换（控标点）。

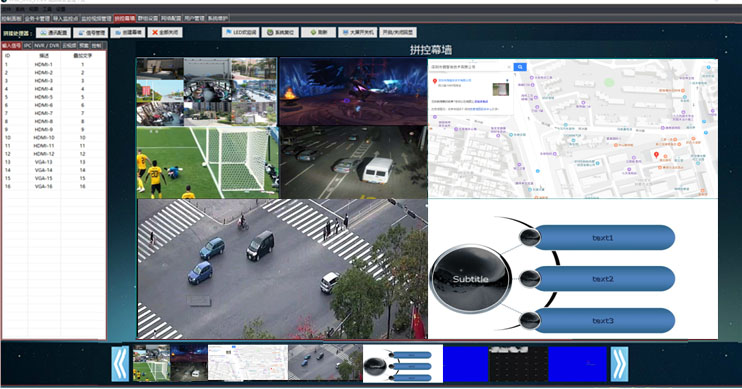

Ø 具有可视化预监回显功能（控标点）。
Ø 主控自带热点wifi功能，平板电脑或者手机APP可以搜索热点连接直接控制，（选配控标点）。
Ø 支持手机端APP可是换控制并且支持手机端语音语义识别控制系统预案（控标点）。

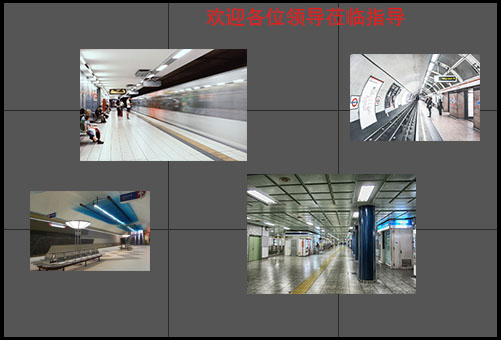

Ø 支持虚拟LED滚动字幕，超高清点对点矢量字幕，支持动态字幕和静态字幕，可以任意编辑显示内容、字体、颜色等参数，设置欢迎词（控标点）。
Ø 支持多个场景预案功能，可保存多达128种场景模式，支持自动轮巡，可自定义设置轮巡时间。
Ø 支持 C/S控制结构，基于TCP/IP网络以及串口的多用户实时操作，可实现对多种信号源定义、调度和管理。
Ø 支持多种控制方式，支持RS232串口、网络、平板电脑，提供SDK对接中控等多种控制方式。
Ø 系统在温度-15±0.5℃，35±0.5℃，湿度75±2%的环境下正常工作。
Ø 多平台的客户端统一管理，自动探测输入输出信号。
Ø 支持断电恢复功能和场景记忆功能。
Ø 支持硬件一键复位。
满足平均无故障时间不小于50000小时

三：特色功能详细说明
现场如果有网络摄像头的情况下，可以扩展IP解码业务卡，单个网口最大支持36分割，最大支持解码72路视频解码，可同时解码2路4K，8路500W\400W\300W,18路1080P，32路720P，72路D1，并且能够将每个摄像头的视频调入到屏上面任意开窗

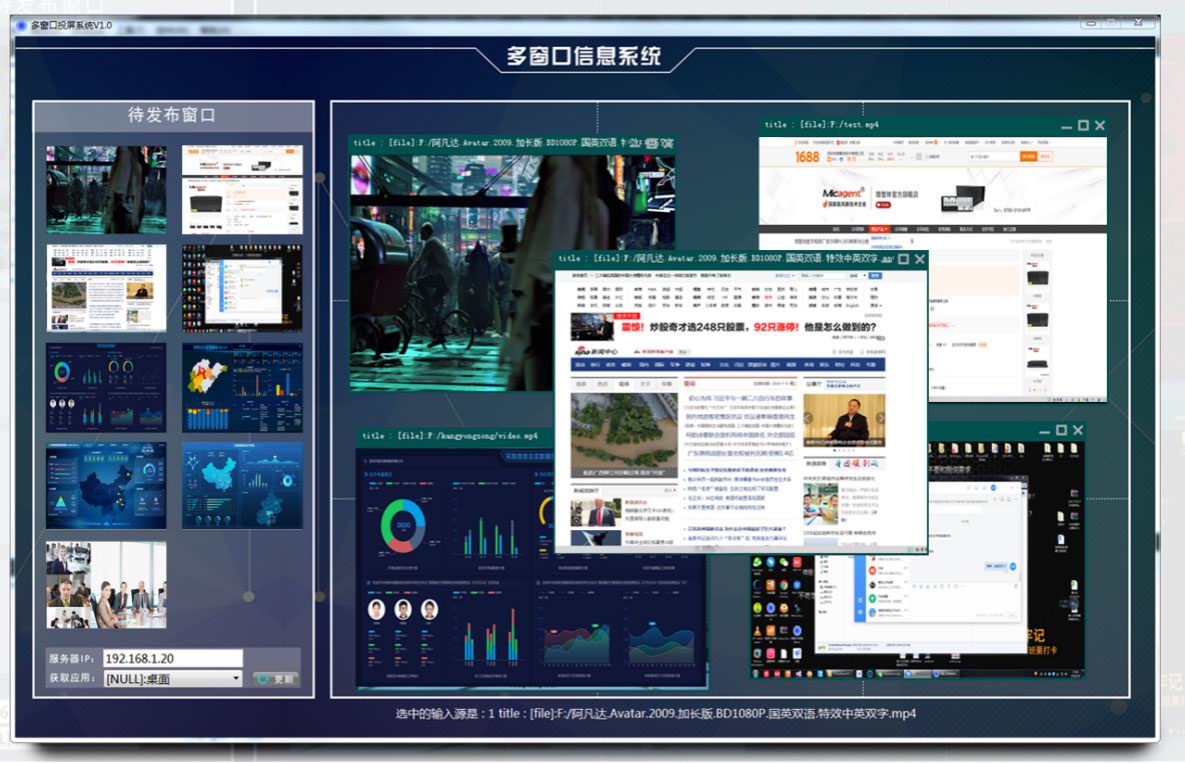

MS一机多窗信息发布拓扑图

五：系统物理结构

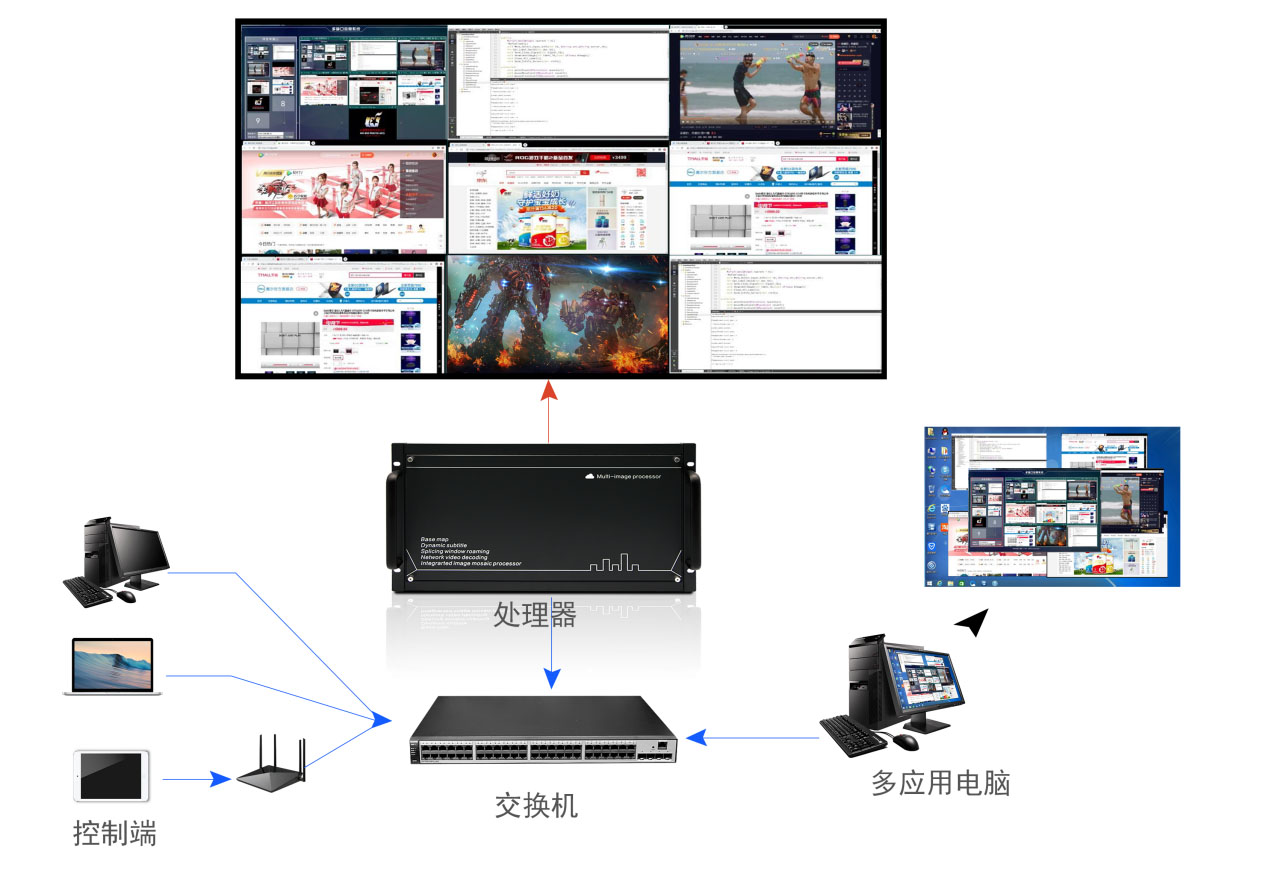

六：系统应用拓扑图
